Полигональный куб преобразованный

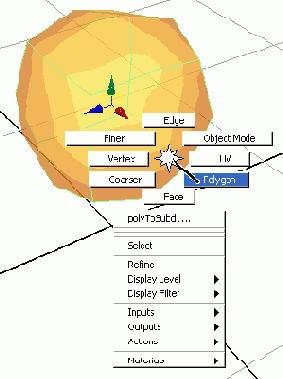

Рисунок 10.1. Полигональный куб, преобразованный в SDS-поверхностъ. Его контекстное меню позволяет сделать видимым исходный полигональный объект
Вы можете моделировать SDS-поверхности в двух основных режимах. В первом вы используете инструменты полигонального моделирования, а во втором - инструменты из мира NURBS-моделирования. Классические инструменты полигонального моделирования незаменимы при получении высокой подробности геометрии (например, в области, где ноги прикрепляются к туловищу). Именно поэтому большую часть моделирования нашего человечка мы будем осуществлять в режиме Polygon mode (Полигональный режим).
- Выберите Edit Polygons / Split Polygon Tool (Редактирование Многоугольников / Разбиение Многоугольника), чтобы разделить нижнюю поверхность куба на две грани (см. Рисунок 10.2). Делайте это на глаз, идеальная точность нам ни к чему - наш персонаж не собирается участвовать в конкурсе красоты. Выполните команду, нажав Enter.
- Сделайте грани видимыми, используя контекстное меню. Выделите только что созданные нижние грани куба. Для того чтобы вытянуть новую геометрию из этих граней, выберите Edit Polygons / Extrude Face (Редактирование Многоугольников / Экструдировать Грань) (см. Рисунок 10.3). Щелкнув по одному из кубиков манипулятора инструмента, вы перейдете в режим масштабирования. Равномерно уменьшите немного в размере экструдированные поверхности и, используя стрелки манипулятора инструмента, передвиньте их вниз.
